丙烯酸球场施工工艺
弹性丙烯酸相对普通硬地丙烯酸需要增加多层丙烯酸胶粒层；弹性丙烯酸面层具有弹性，打球更舒适；可施工厚度3～10mm，减震型弹性层用料较多，造价较高，属高端球场面层。
弹性面层施工说明 （全场6层施工）
1、底涂 粘接层一层
2、中涂 连接层一层
3、弹性 粗胶粒二层
4、弹性 细胶粒二层
5、中涂 填充层一层
6、色涂 纹理层二层
7、色涂 终饰层一层
一、基础处理
1、基础要求：球场是否符合要求，使用是否长久，表面是否美观漂亮，基础是关键
A、平整度：平整度要求：3m直尺误差不大于3mm，并有一定排水坡度，一般横向不大于5‰，纵向不大于2‰，以确保球场表排水功能；
B、基础强度：运动球场基础工强度要求达到建筑混凝土标准≥C20强度。浇注后保水养护不少于7天，整体固化养护期不少于28天（保证水泥的固化时间，让水泥在固化过程中产生的白色粉末完全析出于基础表面）。新水泥基础浇注后必须切割合理温度伸缩缝，原则以不大于8x10m为一方块切割，若分板块浇制的板块间必须切割温度缝，切割温度缝要求宽为4~5mm，深度不少于30mm，（保证基础热胀冷缩能集中在温度缝中变化，不会导致基础其它地方开裂）。
2、基础处理：打磨—酸洗—找平、修补—填缝
A、打磨：采用手推式打磨机或角磨机对基础粗糙、水泥浮浆、高处部位打磨处理（保证球场的平整度及丙烯酸面涂层与基础有效结合，防止丙烯酸面涂与基础脱层、起泡等现象）；
B、酸洗：用85%商业盐酸稀释至10%浓度(1:10兑水)，泼洒于水泥地面，也可采用简易农药喷枪喷洒，喷洒后，用尼龙或PP聚丙烯刷子彻底刷洗水泥表面，刷洗产生泡沫；约15分钟后待酸液产生的泡沫完全消失，用清水反复冲洗，一般冲洗两遍（酸洗后基础应无白色粉化物及浮松物，在酸洗过程中要圈出积水位并做标识标记）；
C、找平、修补：用CPS-101 水泥修补剂（底料）拌石英砂、水泥，填平场内凹陷处用3
米长的铝合金条涂刮一道（重复以上工序，直至凹陷处填平为址），修补时注意修边、
不要让修补后的边高出基面，基础不平整会增加底料的用量和工期；
D、填缝：用TB-002加10%-20%稀释剂稀释再加5%-10%的水搅拌均匀，然后直接灌满温度缝，干固后高出基础地面露出部分用角磨机磨平即可。
二、丙烯酸面层施工
1、底涂层（基础粘接层）（1层施工）
A、工艺：用康博士CPS-101丙烯酸水泥修补底料按一定比例兑石英砂、水、水泥搅拌均匀，以球场纵方向全场涂刮一层（如球场基础表面比较粗糙的情况可以多涂刮一层）；CPS-101丙烯酸水泥修补底料能有效提高基础强度，起到修补水泥基础表面各种缺陷，采用丙烯酸专用硅胶刮耙刮涂施工；CPS-101丙烯酸水泥修补底料是一种专门用来修补水泥混凝土基础的高强度丙烯酸胶乳粘接液，混合水泥及石英砂后使用，可直接用于水泥混凝土基础上，修补后的地方坚硬，强度高、收缩变形小、干燥时间快；即使水泥基础品质较差，起砂、起粉等也同样可以处理，施工应避免在烈日下或基础温度较高情况下（>450C），以保证底涂料的渗透、粘接性（无雾雨天气的上午或傍晚较适宜）；
B、配比

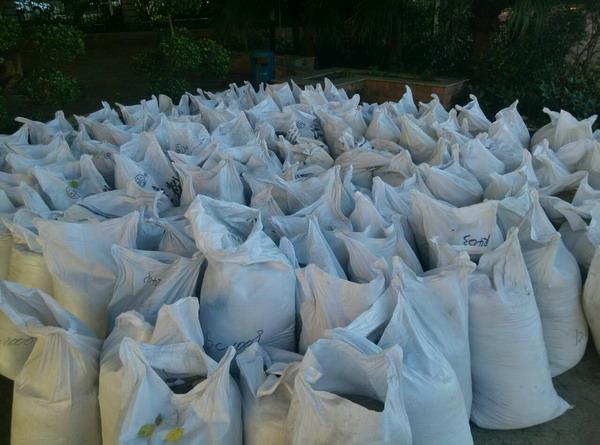

CPS-101（白色乳业）清洁水硅酸盐水泥60-100干燥目石英砂
5加仑（22.7kg）5加仑(18kg)40-65公斤50-60公斤
材料投放顺序：CPS-101（白色乳业） 清洁水→硅酸盐水泥→石英砂
注：混合料不能过度稀释，否则会导致斑纹、发泡，失去附着力、起砂等问题，因混合料含有水泥，搅拌好的料须在30分钟内用完，尽量做到需用多少，配多少；底料涂刮完后待完全干透后，用铲刀铲或粗砂轮手工打磨地面，消除刮耙痕迹及高出部位；刮涂底料后，地面上会产生微小气孔，这是由于水泥地面较粗以及地面气温与混合料的反应所产生的，但不影响质量，考虑美观效果应的待涂层干后，将100目细石英砂洒于地面，并扫布均匀，令砂粒填补微小气孔，清扫干净即可刮涂下一道工序。
2、中涂层（连接层）（一层施工）
A、工艺： 用康博士CPS-102 丙烯酸中涂填充料按一定比例兑水、石英砂搅拌均匀，以球场横方向全场涂刮一层；中涂填充料抗拉、连接性强，能提高面层的结合力；防止 起泡、脱层，采用丙烯酸专用硅胶刮耙刮涂施工；康博士CPS-102 丙烯酸中涂填充料是由丙烯酸乳液与化学助剂反应所生产的球场表层与底层专用粘接剂，在底层上提供一层均质、浓密的垫层，加强涂层与基础的结合，提高整个球场面层的品质，混合水及石英砂后使用；
B、配比
CPS-102（灰黑色）清洁水80-120目干燥石英砂
10加仑（45.5kg）5-8加仑(18-30 kg)35-70公斤
材料投放顺序：CPS-102（灰黑色） 清洁水→石英砂
3、弹性 粗胶粒层二层
丙烯酸粗胶粒是一种粘稠的，弹性的丙烯酸乳胶，混合有特别挑选的大颗高弹性橡胶颗粒，使其在较小的厚度下也能达到很好的弹性，这种均匀的浓缩物只需要加水稀释就可以使用。
材料丙烯酸粗胶粒CPS-503(12#)
颜色深灰色液体混合胶粒
包装55加仑/大桶
每加仑重量4.3公斤
配比丙烯酸粗胶粒CPS-503(12#)55加仑
清洁的水10～15加仑
用硬度50或70的软胶耙施工，首先平行于球场边线方向刮涂，当上一层干燥并养护好后，下一层刮涂方向应垂直上一层的方向。
4、弹性 细胶粒层二层
丙烯酸细胶粒是一种粘稠的，高性能丙烯酸乳胶，混合有特别挑选的细橡胶颗粒，用于丙烯酸粗胶粒层之上，用于找平粗胶粒层的大颗胶粒形成的粗糙表面，使用丙烯酸细胶粒便提供了平滑的优质弹性层，有利于之后丙烯酸涂料的施工，提高球场的品质。
材料丙烯酸细胶粒CPS-502(11#)
颜色深灰色液体混合胶粒
包装55加仑/大桶
每加仑重量4.3公斤
配比丙烯酸细胶粒CPS-502(11#)55加仑
清洁的水10～12加仑
5、中涂 填充层一层
A、工艺： 用康博士CPS-102 丙烯酸中涂填充料按一定比例兑水、石英砂搅拌均匀，以球场横方向全场涂刮一层；中涂填充料抗拉、连接性强，能提高面层的结合力；防止 起泡、脱层，采用丙烯酸专用硅胶刮耙刮涂施工；康博士CPS-102 丙烯酸中涂填充料是由丙烯酸乳液与化学助剂反应所生产的球场表层与底层专用粘接剂，在底层上提供一层均质、浓密的垫层，加强涂层与基础的结合，提高整个球场面层的品质，混合水及石英砂后使用；
B、配比
CPS-102（灰黑色）清洁水80-120目干燥石英砂
10加仑（45.5kg）5-8加仑(18-30 kg)35-70公斤
6、色涂层（纹理层）(二层)
A、工艺：用COMPROS康博士丙烯酸面料(色料) 按一定比例兑水、石英砂采用丙烯酸专用硅胶刮耙全场刮涂施工； 纹理层令球场颜色浓密、耐久、抗紫外线，效果更加美观，石英砂起到了面料的耐磨性、防滑性，其均匀的分布更准确的控制球速，提高球类运动的乐趣；石英砂与色料的结合增加面层系统色涂的厚度和颜色效果；
B、配比
丙烯酸面料(色料)清洁水80-120目干燥石英砂
10加仑（45.5kg）4-7加仑(14-26kg)15-20公斤
材料投放顺序：丙烯酸面料(色料) 清洁水→石英砂
7、色涂（终饰层）一层
A、工艺： 用COMPROS康博士丙烯酸色料加水采用丙烯酸专用硅胶刮耙（软耙或毛刷耙）全场刮涂施工； 纹理层令球场颜色浓密、耐久、抗紫外线，效果更加美观，丙烯酸面料（色料）按一定比例兑水稀释后，不加砂直接使用，可以使得终饰层的色彩鲜艳悦目，并且对气候和紫外线辐射具有很强的抵抗力，球场面层更美观耐久；
B、配比
丙烯酸面料(色料)清洁水
10加仑（45.5kg）5-7加仑(18-26kg)
材料投放顺序：丙烯酸面料(色料) 清洁水
8、画线（球场线）（1至2层）
用COMPROS康博士丙烯酸白线漆,画球场界线一至两道；白线漆是即用型材料，开工作盖后直接使用，用羊毛刷刷涂。
9、说明
A、调配材料时必须按比例调配并搅拌均匀，不可过度稀释；
B、施工整过程每一道工序必须干透并保持表面清洁才可继续施工；
C、石英砂应纯净、无杂质，规格符合要求；
D、室内球场必须保证良好的通风效果；
E、场地面层铺设完工后后需保持5-10天以上才能投入使用，以提高面层使用寿命；
F、由于水泥基础结构裂缝、伸缩缝会导致面层开裂，这由水泥混凝土基础造成，不属于面层涂料的质量问题。
丙烯酸球场施工过程中需要注意什么问题？
丙烯酸球场施工中所采用的材料是丙烯酸面层材料，不但性能稳定，较为环保，而且定价不贵，可以说性价比非常高。所以逐渐取代了塑胶网球场、塑胶羽毛球场和硅PU篮球场，成为体育赛事场地的专用材料。作为比赛场地的重要材料，丙烯酸球场施工过程中需要注意以下几个问题。
1.丙烯酸球场施工之前，需要先对场地进行一段时间的养护，确保其满足施工条件之后才能开始动工。
2.丙烯酸球场施工的基面必须要做到平整和清洁，地基要足够结实牢固，和塑胶网球场施工一下，如果是有混泥土作为基础那就更好了。
3.在进行丙烯酸球场表层涂料涂刷之前，必须要先检查，以确保其地面足够干燥，达到施工标准。
4.丙烯酸球场施工对场地干燥度和温度都有着非常高的要求，所以一般下雨天和烈日曝晒之下都不能施工，在施工时要确保地面温度在5-45℃之间；湿度控制在 85%以内，同时如果是在室内施工，必须保持良好的的通风环境。
5. 为了保障丙烯酸球场施工质量，在涂刷面层时要确保每一层都干透再涂刷下一层，施工完成后要保持10个小以上不能有水浸泡，同时至少养护14天以上。
丙烯酸球场和塑胶网球场相比，施工要求更加严格，所以找家专业的施工团队是保障球场质量的关键。冠奥体育作为深圳专业的体育设施提供商，专业提供丙烯酸球场、网球场、运动跑道和硅PU篮球场施工，施工品质深有保障。
